5G和Wi-Fi6 CPE开发与瞻望
CPE，，英文全称为Customer Premise Equipment，，业内称之为“客户终端设备”。该类产品将LTE 4/5G信号转换成Wi-Fi信号。至今为止，，5G基站部署多达96.1万个，，上中下游产业相应布局的AIOT生态链市场，，正在加快物联网时期的过程。如今Wi-Fi6Ax已步入技术成熟阶段，，Wi-Fi 7（Be）也在紧跟其后。多家有关的IC厂商都在紧随着钻研规划Wi-Fi 7产品规划，，这也使得有关通讯领域步入更高台阶。
本文将重点论述这类产品开发中所必要关注的选型和RF调试。
一、、5G？？檠⌒推拦
01
设计前与主控适配：：：
现今授权？？橛幸圃、、芯通讯、、高新兴、、龙尚、、美格、、致远等。
1. ？？檠⌒透玫庇胫骺仄教ㄉ杓平衅ヅ。分歧？？橛胫骺亍敖涌凇鄙杓撇棵庞胁棵挪罹，，应追忆？？樵峁┰瓷杓莆募，，预防后期的鉴别问题。
2.其中？？橐灿邢盗蟹直，，设计该当与FW维持版本适配。
3.与Wi-Fi射频电路尽量避开，，须维持靠得住的间距，，设计细节上必要亲昵关注。
02
5G和Wi-Fi信号共存问题：：：
就数据和传输速度而言，，5G有望将其提升至前所未有的水平，，因而相对于以往任何蜂窝网络尺度，，人们对5G的部署拥有更火急的需要；但是，，人们很大水平忽视了与Wi-Fi潜在的共存问题，，由于蜂窝频谱与2.4GHz和5GHz的Wi-Fi信道拥有相邻性，，好比，，B40/B7/B41与2.4GHz，，N79与5GHz之间就是现实例子。
这种滋扰，，若是没有采取合理的滤波，，将导致较高的发射 (Tx) 泄漏和临道泄漏比 (ACLR) ，，进而影响速度。此外，，高功率还可能会泄漏到接管 (Rx) 链路，，从而败坏接管链路器件。RF链路对滤波器的选型要求相对比力关键。随着近年来的市场产品宽泛利用，，国产滤波器也有了质的突破，，一些品牌已值得选型与评估。
二、、Wi-Fi的基础射频调试
以CPE产品开发为例，，其中重点部门就是射频（RF）。从硬件的角度看，，TX &RX数据量化后应满足和谈尺度。其射频调试的领域，，应从基带到天线端做整体优化。链路挨次为巴伦、、π衰网络、、功放/低噪放、、π匹配、、耦合器、、滤波器、、π匹配、、收发器、、π匹配、、天线端的IPX馈点。
射频技术所涵盖领域较广，，重要蕴含有源和无源两个方面。其中有源方向又蕴含小信号和大信号部门；无源方面蕴含微带类和腔体类两个方面,无源方面依照职能又可分为功分器，，耦合器，，滤波器，，双工器和天线等。有源小信号方面重要是指振荡器、、混频器、、锁相环、、输出功率小于30dBm的PA、、接管链路的LNA等。
01
重要的基础射频参数：：：
1.发射功率和EVM；
2.最小接管活络度和最大接管电平；
3.满足吞吐率时的功率和EVM指标是否切合预期等；
4.最大吞吐量测试；
5.关键认证测试，，FCC/MKK/ETSI/CE/SRRC等；
02
射频测试及分析过程：：：
1.Wi-Fi产品开发，，应具备的板级机能联调的综合利用能力，，具体调试及问题追忆可参阅调试框架图。

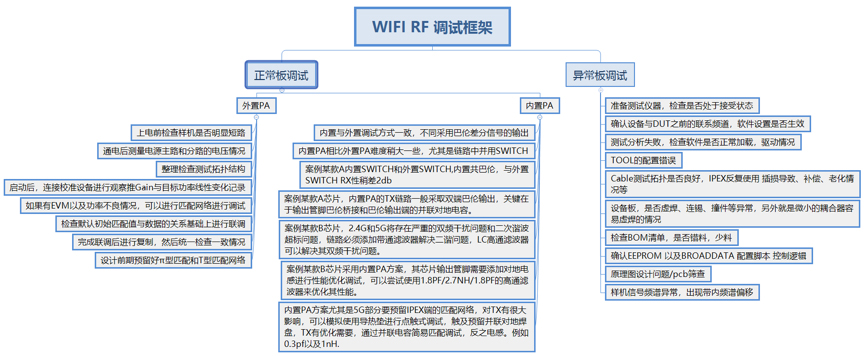

图1：：：WIFI RF测试框架
2.整机机能验证/竞品PK，，产品开发中问题点，，都可凭据图1所示测试框架中的参考进行查抄。

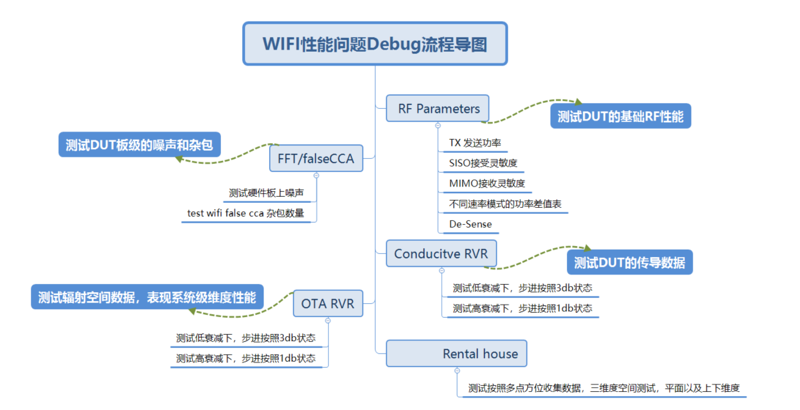

图2：：：WIFI机能问题Debug流程导图
三、、WI-FI6远景与瞻望
随着IEEE 802.11尺度和谈无线局域网迭代更新，，并且被市场大规模推广商用，，当前已经发展到Wi-Fi 6代，，正在迈向Wi-Fi 7BE的规划和部署。排除供给链影响，，凭据目前观察到的下游态势来看，，接来下WI-FI6将持续维持“井喷式”增长。中国正加快步入以5G和千兆宽带为代表的超高速度时期。各类宽带利用、、分歧的消费者需要、、以及虚构领域向实体拓展，，将开启万物互联新时期。据不齐全统计，，目前为止国内光缆铺设长度已经超过了5169万千米，，并且Wi-Fi 6的部署成本相对5G基站低好多。在如此巨大需要刺激下，，诞生了诸多类型的利用场景：：：如智慧讲授视频点播、、无线办公、、家庭终端视频业务，，以及低延时出产、、设备节制、、低功耗M2M局域利用、、智能家居、、安全监控等”。将来 1-2 年，，在运营商和制作商共同推动下，，Wi-Fi 6 有望进一步加快遍及，，将成为一户多设备的尺度家庭网关配置。
