FPGA规划
随着一款产品在研发阶段的日渐成熟，实现的职能也日趋复杂化和多样化，对产品职能实现重界说的利用需要也在日益加大。产品职能重界说就是在不扭转设备硬件设计的前提下，通过更改FPGA的法式文件，达到产品职能重界说的步骤。
通常的产品在设计时，研发会依照产品的界说完成功能代码的开发，而后用JTAG接口进行烧录、、、调试，但是等产品上线时，所有的固件就会被固化，并且由于JTAG接口过于笨重，我们通常是不保留该接口； ；；所以也无法在产品实现固化后进行重新烧录进行重界说的操作。
目前也有一些利用规划会使用BLE/WIFI SOC+存储芯片的架构，BLE/WIFI SOC掌管存储芯片的读写，存储芯片作为FPGA的法式代码存储器，工作时，BLE/WIFI SOC将存储芯片中的数据读出，并依照特按时序（FPGA加载时序）发送到FPGA，此过程即为FPGA的数据加载流程，若是必要升级职能，通过无线进行远程OTA升级。而本规划是无需其它芯片参加的情况下通过逻辑设计和UART口进行产品职能的重界说。
逻辑设计
本规划的主题就是双启动，其中区域1为固化区域，此区域非职能区域，而是掌管区域2的治理，其中区域2为职能区域，每次的职能重界说就是对区域2的刷新。区域2的刷新通过PC和串口调试助手仿照上位机，传输工程的 Bin 文件到 fpga 启动配置的Flash 中，实现两个存储到 flash 法式的跳转实现固件升级操作。
设置两个区域，第一个区域执行法式1，实现对区域2的治理和升级工作。第二个区域的法式2是我们用户设计的职能法式或者说产品法式。在 FPGA 启动中， 若是我们不升级区域 2 的法式，那么自动通过 ICap 接口跳转到区域2的法式中。 区域1肇始地址 0x0，区域2肇始地址 0x0100000。
在本规划中，设计区域1的法式实现的职能为：：：上电后自动加载此法式，此时起头计时若是 20 秒内没有检测到串口发送的擦除指令，那么我们启动 icap 跳转，跳转到区域 2 法式中。
若是但愿再次升级的话必须重新给板卡上电使得法式回到区域1中。

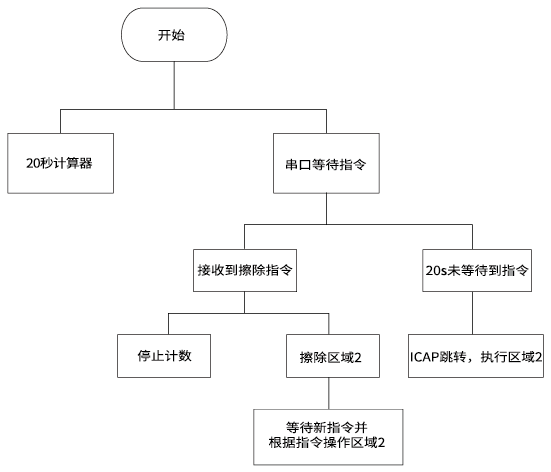

流程图如下：：：
顶层结构图如下：：：
FPGA uart接管模块，接管上位机发送的数据，并实现波特率为115200的uart和谈的串行数据到并行数据的转换，将数据发送至flash_ctrl模块，Flash_ctrl模块是flash的节制模块，该模块自界说了一个单一的和谈，凭据uart指令来节制flash的擦除、、、读、、、写，和谈蕴含三种数据包来对应相应的指令，再将数据发送至对应的模块； ；；而由flash擦除、、、读、、、写三个模块处置的数据返回后经过uart_tx模块返回上位机，本文中即返回PC机串口模块。
